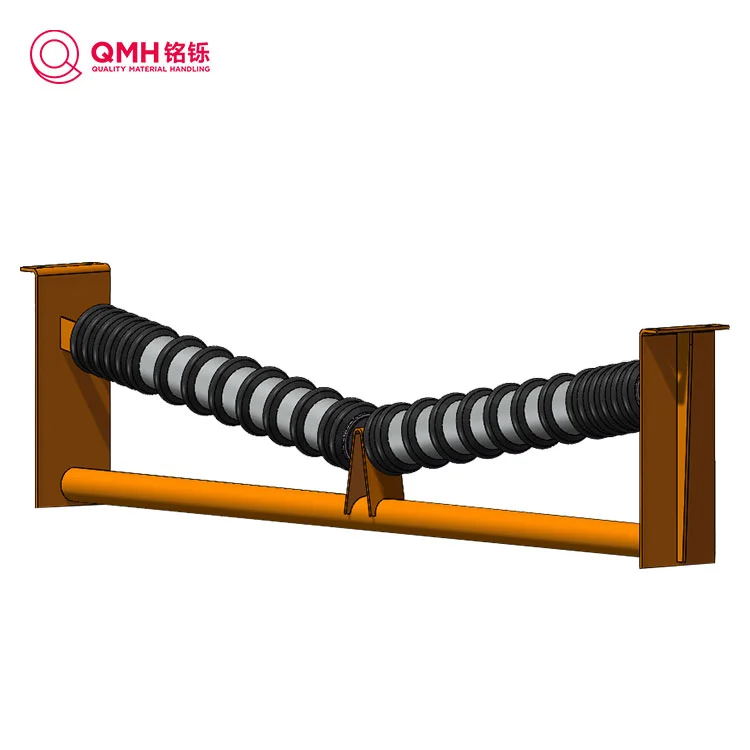

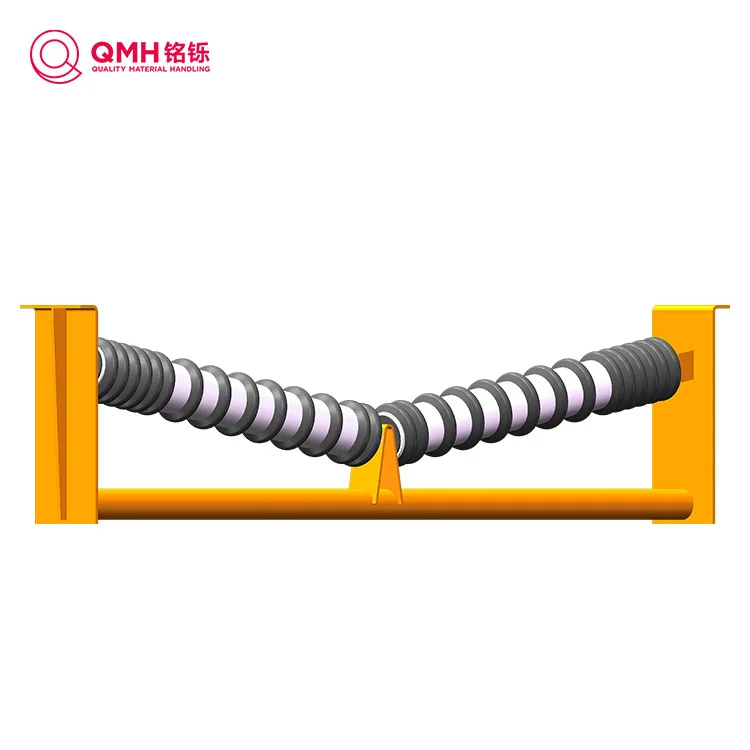

คนขี้เกียจ Impact Detach ใหม่ง่ายๆ

ข้อกำหนด

คุณสมบัติเชิงโครงสร้าง

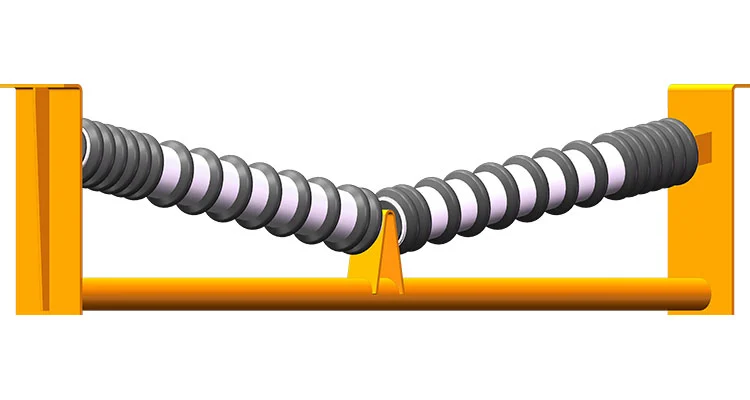

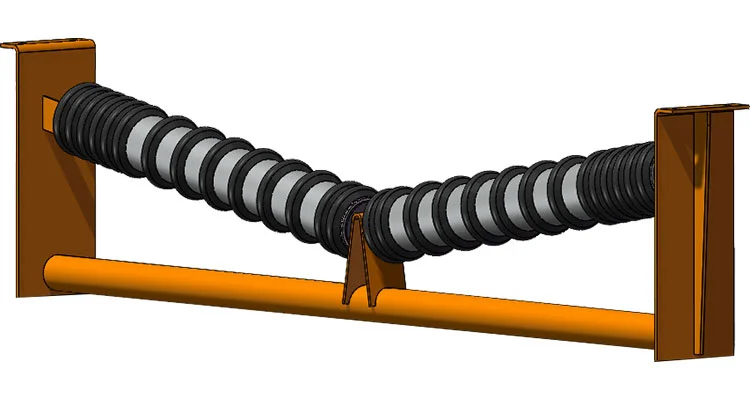

มันมีโครงสร้างบัฟเฟอร์สนับสนุนประเภทร่องที่ประกอบด้วยหน่วย Idlers ด้านข้างอย่างน้อยสองกลุ่ม ขอบด้านบนของพื้นผิวคนขี้เกียจของแต่ละกลุ่มของหน่วยขี้เกียจด้านข้างเป็นโครงสร้างเอียงที่มีด้านนอกสูงขึ้นและด้านในด้านล่าง หน่วยคนขี้เกียจด้านข้างประกอบด้วยคนขี้เกียจด้านบัฟเฟอร์การสนับสนุนด้านข้างและการสนับสนุนระดับกลาง ปลายวันที่ไม่หยุดหย่อนของคนขี้เกียจด้านบัฟเฟอร์นั้นมีบล็อกการเปลี่ยนแปลงที่ปลายล่างเพื่อสร้างการจับคู่ที่ชัดเจนกับร่องบนการสนับสนุนกลาง จุดสิ้นสุดของคนขี้เกียจที่ระดับไฮเอนด์นั้นมาพร้อมกับแผ่นการเปลี่ยนผ่านที่สามารถแก้ไขได้ที่ด้านด้านในของการสนับสนุนด้านข้าง

วิธีการทดแทนอย่างรวดเร็ว:ถอดโครงสร้างการจับคู่ของแผ่นการเปลี่ยนผ่านและการรองรับด้านข้างและปลายที่ไม่หยุดนิ่งของด้านหนึ่งของคนขี้เกียจด้านข้างบัฟเฟอร์จะถูกแยกออกจากการรองรับด้านข้างและสามารถแกว่งลงไปตามด้านในของการรองรับด้านข้างเพื่อให้พื้นผิวด้านบนของพื้นผิวที่ไม่หยุดนิ่ง คนขี้เกียจและการดำเนินการติดตั้งสามารถย้อนกลับได้ สำหรับหน่วยคนขี้เกียจกลางโดยการควบคุมการสกัดแผ่นรองที่ถอดออกได้ที่ปลายด้านล่างของการรองรับกลางบัฟเฟอร์กลางคนขี้เกียจและการรองรับกลางจะลดลงโดยรวมเพื่อให้พื้นผิวคนขี้เกียจแยกออกจากพื้นผิวสายพานลำเลียงและการเปลี่ยนอย่างรวดเร็วของบัฟเฟอร์

ข้อดี

มันละทิ้งข้อบกพร่องของระบบ Idler ที่เข้มงวดแบบดั้งเดิมที่ยากที่จะถอดแยกชิ้นส่วนและไม่มีประสิทธิภาพและสามารถมั่นใจได้ว่าการทดแทนการถอดชิ้นส่วนและการบำรุงรักษาออนไลน์จะช่วยลดภาระแรงงานของบุคลากรด้านการบำรุงรักษาอย่างรวดเร็ว

ต่อไปนี้เป็นพารามิเตอร์ทางเทคนิคโดยละเอียดทั่วไปของคนขี้ขลาดใหม่ที่ใช้งานง่าย

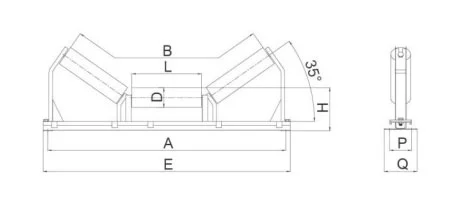

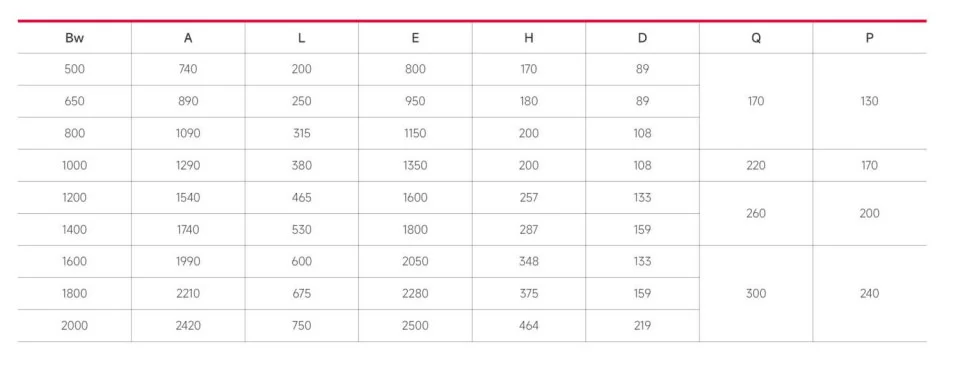

พารามิเตอร์ขนาด

เส้นผ่านศูนย์กลาง:ตามมาตรฐานอุตสาหกรรมสายพานลำเลียงแห่งชาติของจีนประเภทมาตรฐานทั่วไปของบัฟเฟอร์คนขี้เกียจขนาดเส้นผ่าศูนย์กลางสำหรับสายพานลำเลียงที่มีแบนด์วิดท์ 500 มม. 1400 มม. คือφ89mm, φ108mm, φ133mmและφ159mm ด้วยการเกิดขึ้นของสายพานลำเลียงวงกว้างแบนด์วิดท์เส้นผ่านศูนย์กลางของบัฟเฟอร์คนขี้เกียจก็มีแนวโน้มที่จะเพิ่มขึ้นเช่นกัน ตัวอย่างเช่นในสายพานลำเลียงในเหมืองขนาดใหญ่หรือพอร์ตขนาดใหญ่อาจใช้บัฟเฟอร์เส้นผ่าศูนย์กลางขนาดใหญ่เช่นφ219mm

ความยาว:ความยาวของบัฟเฟอร์ Idlers สำหรับสายพานที่มีแบนด์วิดท์ที่แตกต่างกันก็แตกต่างกันเช่นกัน คนทั่วไปคือ: สายพานที่มีแบนด์วิดธ์ 500 มม. ความยาวของบัฟเฟอร์ Idlers ประมาณ 190 มม.; สายพานที่มีแบนด์วิดท์ 650 มม. ความยาวอยู่ที่ประมาณ 240 มม. สายพานที่มีแบนด์วิดท์ 800 มม. ความยาวอยู่ที่ประมาณ 305 มม. สายพานที่มีแบนด์วิดท์ 1,000 มม. ความยาวอยู่ที่ประมาณ 375 มม. สายพานที่มีแบนด์วิดท์ 1200 มม. ความยาวอยู่ที่ประมาณ 455 มม. สายพานลำเลียงที่มีแบนด์วิดท์ 1,400 มม. ความยาวอยู่ที่ประมาณ 525 มม.

พารามิเตอร์ประสิทธิภาพ

ลากสัมประสิทธิ์:โดยทั่วไปจะต้องมีไม่เกิน 0. 022, บัฟเฟอร์บัฟเฟอร์ใหม่ที่ยอดเยี่ยมและง่ายต่อการลบออกนั้นง่ายต่อการลบ ค่าสัมประสิทธิ์แรงสามารถเป็น≤0 018 ซึ่งสามารถลดการใช้พลังงานของสายพานลำเลียงได้อย่างมีประสิทธิภาพ

รัศมีรัศมี:รัศมีเรเดียลมักจะระบุว่าเป็น≤0 7 มม. และผลิตภัณฑ์ที่มีคุณภาพดีขึ้นสามารถควบคุมได้ที่≤0 5 มม. เพื่อให้แน่ใจว่าการทำงานที่ราบรื่นของคนขี้เกียจและลดการสึกหรอบนสายพานลำเลียง

ความต้านทานการหมุน:โดยทั่วไปแล้วความต้านทานการหมุนจะต้องเป็น≤1nและผลิตภัณฑ์ที่ดีกว่าสามารถเข้าถึง≤1 9n. ความต้านทานการหมุนที่เล็กลงช่วยปรับปรุงประสิทธิภาพการทำงานของสายพานลำเลียง

โหลดตามแนวแกน:ความสามารถในการโหลดตามแนวแกนจะต้องเป็นไปตาม≥20000Nเพื่อให้แน่ใจว่าคนขี้เกียจจะไม่ถูกแทนที่ตามแนวแกนหรือเสียหายเมื่ออยู่ภายใต้การกระแทกของวัสดุและความตึงเครียดของสายพานลำเลียง

การกระจัดตามแนวแกน:ควรควบคุมการกระจัดตามแนวแกนระหว่าง 0. 5-0 7 มม. และผลิตภัณฑ์คุณภาพสูงสามารถเป็น≤0 25-0. 3 มม. เพื่อป้องกันไม่ให้คนขี้เกียจเคลื่อนที่ระหว่างการทำงานและส่งผลต่อการทำงานปกติของสายพานลำเลียง

1. พารามิเตอร์การปรับตัวของวัสดุและสิ่งแวดล้อม

วัสดุที่เป็นคนขี้เกียจ:ส่วนใหญ่ใช้วัสดุพอลิเมอร์ซึ่งมีน้ำหนักเบาและมีแรงโน้มถ่วงที่เฉพาะเจาะจงประมาณหนึ่งในเจ็ดของเหล็ก น้ำหนักของคนขี้เกียจอยู่ที่ประมาณครึ่งหนึ่งของคนขี้เกียจธรรมดาที่มีความเฉื่อยหมุนขนาดเล็กและแรงเสียดทานเล็ก ๆ ด้วยเข็มขัด ในขณะเดียวกันก็มีความต้านทานการสึกหรอที่ดีประสิทธิภาพการหล่อลื่นด้วยตนเองประสิทธิภาพการต่อต้านแบบคงที่การต้านทานการกัดกร่อนและประสิทธิภาพของสารหน่วงไฟ ฯลฯ และสามารถปรับให้เข้ากับสภาพแวดล้อมการทำงานที่รุนแรงของการขุดถ่านหิน, ปูนซีเมนต์, ไฟฟ้า, วัสดุก่อสร้าง, อุตสาหกรรมเคมีและอุตสาหกรรมอื่น ๆ

แบริ่ง:โดยทั่วไปจะเลือกแบริ่งที่ปิดผนึกสองร่องลูกปืนขนาดใหญ่ซึ่งสามารถทำให้คนขี้เกียจมีความสมดุลแบบคงที่และความสมดุลแบบไดนามิก ช่วงอุณหภูมิในการทำงานนั้นกว้างโดยปกติ -40 ℃ -90 ℃

2. พารามิเตอร์การปิดผนึกประสิทธิภาพ

วิธีการปิดผนึก:ส่วนใหญ่ใช้โครงสร้างการปิดผนึกเขาวงกตซึ่งสามารถป้องกันสิ่งสกปรกน้ำและอากาศได้อย่างมีประสิทธิภาพจากการส่งผลกระทบต่อคนงาน การกัดกร่อนภายในคนขี้เกียจยืดอายุการใช้งานของแบริ่ง

3. พารามิเตอร์ที่เกี่ยวข้องกับฟังก์ชันการเปลี่ยนแปลงอย่างรวดเร็ว

การกวาดล้างการถอดชิ้นส่วนของคนขี้อายด้านข้าง:สำหรับหน่วยคนขี้เกียจด้านข้างที่มีฟังก์ชั่นการเปลี่ยนแปลงอย่างรวดเร็วหลังจากโครงสร้างการจับคู่ของแผ่นการเปลี่ยนผ่านและการรองรับด้านข้างจะถูกถอดประกอบไปที่คนขี้เกียจปลายด้านหนึ่งของคนขี้เกียจด้านข้างบัฟเฟอร์จะถูกแยกออกจากการรองรับด้านข้างและสามารถแกว่งลงไปตามด้านในของการรองรับด้านข้าง โดยทั่วไปแล้วการกวาดล้างการดำเนินงานจะต้องใช้เพื่ออำนวยความสะดวกในการดำเนินการแยกและแยกร่องของบล็อกการเปลี่ยนแปลง

ความสูงของคนขี้อายกลางคนเรียน:ในหน่วยคนขี้เกียจกลางโดยการควบคุมการสกัดแผ่นที่ถอดออกได้ที่ปลายด้านล่างของการรองรับกลางบัฟเฟอร์กลางบัฟเฟอร์และการรองรับกลางจะลดลงโดยรวมเพื่อให้พื้นผิวคนขี้เกียจแยกออกจากพื้นผิวสายพานลำเลียง ความสูงที่ลดลงโดยทั่วไปสามารถมั่นใจได้ว่าคนขี้เกียจกลางบัฟเฟอร์เก่าสามารถแยกออกจากร่องฝังได้อย่างสมบูรณ์แบบที่อยู่ตรงกลางจากด้านล่างถึงด้านบนเพื่อให้การเปลี่ยนอย่างรวดเร็ว
