ในระบบการขนถ่ายวัสดุเทกองสมัยใหม่ สายพานลำเลียงเป็นหัวใจสำคัญของประสิทธิภาพ โดยสามารถเคลื่อนย้ายวัสดุจำนวนมากได้อย่างราบรื่นทั่วทั้งอุตสาหกรรม ตั้งแต่การขุดและท่าเรือไปจนถึงการก่อสร้างและการผลิต หนึ่งในองค์ประกอบที่สำคัญที่สุดแต่มักถูกมองข้ามซึ่งทำให้การทำงานราบรื่นนี้คือเบนด์พูลเล่ย์- การทำความเข้าใจวิธีการทำงานของ Bend Pulley มันทำหน้าที่อะไร และเหตุใดจึงมีความสำคัญสามารถช่วยให้ธุรกิจเพิ่มความน่าเชื่อถือและอายุการใช้งานที่ยาวนานของระบบสายพานลำเลียงได้

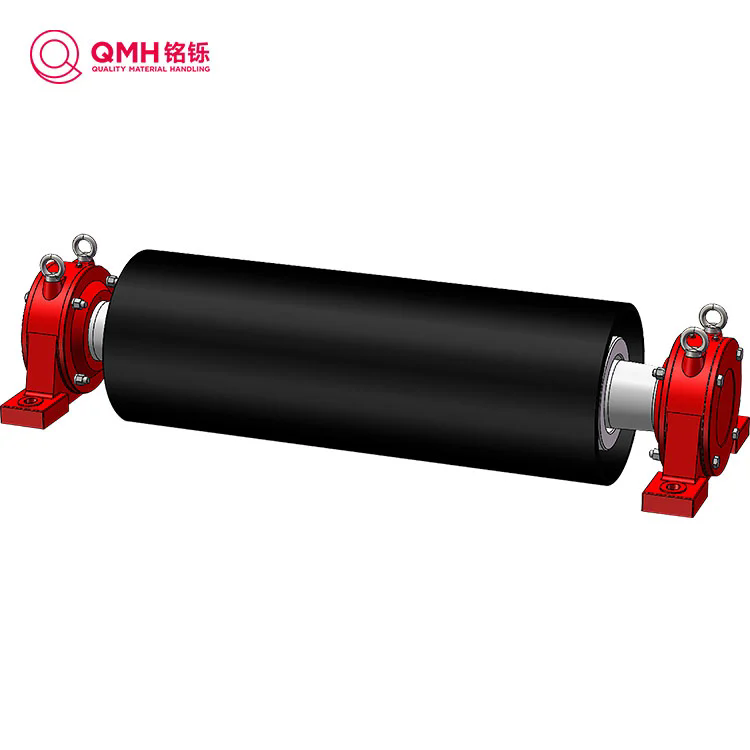

เบนด์พูลเล่ย์ เป็นองค์ประกอบสำคัญในระบบสายพานลำเลียง ออกแบบมาเพื่อเปลี่ยนทิศทางการเคลื่อนที่ของสายพานหรือเพิ่มพื้นที่สัมผัสระหว่างสายพานและรอกขับเคลื่อน โดยทั่วไปจะอยู่ที่ส่วนท้ายหรือส่วนปลายของสายพานลำเลียง รอกโค้งจะเปลี่ยนทิศทางของสายพาน—โดยปกติจะเป็น 90° หรือ 180°—โดยยังคงรักษาความตึงที่ต้องการเพื่อป้องกันการลื่นไถลของสายพาน
โดยกลไก มันทำงานผ่านการสัมผัสแบบเสียดทาน ในขณะที่สายพานเคลื่อนที่ Bend Pulley จะนำทางไปตามเส้นโค้งอย่างราบรื่น ช่วยให้ระบบทำงานอย่างต่อเนื่องโดยไม่สูญเสียการยึดเกาะหรือการจัดตำแหน่ง ความสามารถในการจัดการความตึงของสายพานส่งผลโดยตรงต่อประสิทธิภาพของระบบ ประสิทธิภาพการใช้พลังงาน และอายุการใช้งานของสายพาน
ในระบบสายพานลำเลียงงานหนักที่ใช้ในเหมืองแร่ โรงงานปูนซีเมนต์ โรงถลุงเหล็ก และท่าเรือ รอกเบนด์ช่วยลดการสึกหรอทางกล ดูดซับแรงกระแทก และรับประกันการเปลี่ยนเส้นทางของสายพานอย่างราบรื่น
เปลี่ยนเส้นทางสายพานลำเลียงในลักษณะโค้งเรียบ
เพิ่มการสัมผัสระหว่างสายพานและรอกขับเพื่อป้องกันการลื่นไถล
ช่วยในการรักษาความตึงของสายพานและการติดตามที่เหมาะสม
รองรับสายพานทั้งในสภาวะโหลดและไม่ได้โหลด
ลดการสั่นสะเทือนของสายพานและการรั่วไหลของวัสดุ
ประสิทธิภาพของระบบสายพานลำเลียงขึ้นอยู่กับประสิทธิภาพในการส่งกำลังและการกระจายความตึงของสายพานอย่างสม่ำเสมอ การออกแบบ วัสดุ และการรักษาพื้นผิวของรอก Bend ล้วนมีบทบาทสำคัญในการบรรลุความสมดุลนี้
เบนด์พูลเล่ย์ คุณภาพสูงจะต้องทนต่อแรงดึงสูงและความเครียดจากการหมุน ดังนั้นจึงมักใช้วัสดุ เช่น เหล็กกล้าคาร์บอน สเตนเลส หรือเหล็กหล่อ ขึ้นอยู่กับสภาพแวดล้อมการใช้งาน ความหนาของเปลือกลูกรอกและเส้นผ่านศูนย์กลางเพลาได้รับการคำนวณอย่างรอบคอบเพื่อรองรับน้ำหนักที่ต้องการโดยไม่มีการโก่งตัว
เพื่อความทนทานที่ดีขึ้น Bend Pulleys มักจะมีจานส่วนปลายที่ผลิตด้วยเครื่องจักรอย่างแม่นยำและตลับลูกปืนสำหรับงานหนัก เพื่อให้มั่นใจว่ามีการสั่นสะเทือนน้อยที่สุดและมีศูนย์กลางร่วมที่เหมาะสมที่สุด
เพื่อเพิ่มการเสียดสีและความต้านทานการสึกหรอ พื้นผิวรอกอาจเคลือบด้วยยาง เซรามิก หรือโพลียูรีเทน ยางเคลือบให้ความยืดหยุ่นและการยึดเกาะ ในขณะที่ยางเคลือบให้ความทนทานต่อการเสียดสีและความชื้นได้ดีกว่า ตัวเลือกขึ้นอยู่กับสภาพแวดล้อมการทำงาน เช่น สภาพเปียก มีฝุ่น หรือมีโหลดสูง จำเป็นต้องมีโซลูชันการล้าหลังขั้นสูงเพิ่มเติม
การทรงตัวที่เหมาะสมช่วยให้มั่นใจได้ถึงการหมุนที่มั่นคงและลดการสั่นสะเทือน รอกที่ไม่ตรงหรือไม่สมดุลอาจทำให้สายพานเคลื่อนตัวไม่ได้ เสียงรบกวนมากเกินไป และการสึกหรอก่อนเวลาอันควร ผู้ผลิตสมัยใหม่ใช้เทคนิคการปรับสมดุลแบบไดนามิกเพื่อให้การทำงานราบรื่นที่ความเร็วสูง
| พารามิเตอร์ | ช่วงข้อมูลจำเพาะ |
|---|---|
| เส้นผ่านศูนย์กลางลูกรอก | 200 มม. – 1800 มม |
| ความเข้ากันได้ของความกว้างของสายพาน | 400 มม. – 2400 มม |
| เส้นผ่านศูนย์กลางเพลา | 50 มม. – 350 มม |
| ความหนาของเปลือก | 8 มม. – 30 มม |
| ตัวเลือกการรักษาพื้นผิว | เคลือบยาง / เคลือบเซรามิก / เหล็กธรรมดา |
| วัสดุ | เหล็กกล้าคาร์บอน สแตนเลส เหล็กหล่อ |
| เกรดสมดุล | ISO G6.3 หรือดีกว่า |
| ประเภทแบริ่ง | แบริ่งลูกกลิ้งทรงกลมสำหรับงานหนัก |
| แอปพลิเคชัน | อุตสาหกรรมเหมืองแร่ ซีเมนต์ พลังงาน ท่าเรือ และเหมืองหิน |
ตารางนี้แสดงให้เห็นว่า Bend Pulley สามารถปรับแต่งให้เหมาะกับความต้องการในการดำเนินงานที่หลากหลายได้อย่างไร ตั้งแต่สายพานลำเลียงงานเบาในสายการบรรจุไปจนถึงระบบที่รับน้ำหนักมากในการทำเหมือง
รอกโค้งที่ถูกต้องสามารถเพิ่มประสิทธิภาพสายพานลำเลียงได้อย่างมาก ลดค่าบำรุงรักษา และยืดอายุสายพาน
ฟังก์ชั่นที่สำคัญที่สุดประการหนึ่งของ Bend Pulley คือการรักษาสายพานลำเลียงให้อยู่ในแนวที่ถูกต้อง การติดตามที่ไม่ดีนำไปสู่ความเสียหายที่ขอบสายพานและการรั่วไหลของวัสดุ รอกที่ออกแบบอย่างแม่นยำช่วยให้มั่นใจถึงความตึงของสายพานที่สม่ำเสมอ และช่วยรักษาการเคลื่อนที่ที่ถูกต้องตลอดทั้งระบบ
ด้วยการรักษาแรงเสียดทานที่เหมาะสมและลดการลื่นไถล Bend Pulley จึงปรับปรุงประสิทธิภาพการส่งกำลัง และลดความต้องการพลังงานของมอเตอร์ขับเคลื่อน เมื่อเวลาผ่านไป สิ่งนี้จะช่วยประหยัดต้นทุนการดำเนินงานได้อย่างมาก
รอกเบนด์คุณภาพสูงได้รับการออกแบบมาเพื่ออายุการใช้งานที่ยาวนาน การเคลือบป้องกันการกัดกร่อน เปลือกเสริมแรง และแบริ่งที่แม่นยำช่วยป้องกันความล้มเหลวภายใต้ภาระหนัก ลดเวลาหยุดทำงานและความถี่ในการบำรุงรักษา
ตั้งแต่การทำเหมืองใต้ดินไปจนถึงท่าเรือที่มีความชื้น Bend Pulleys สามารถปรับแต่งให้ทนทานต่อการกัดกร่อน ฝุ่น และอุณหภูมิสุดขั้ว ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ภายใต้ทุกสภาวะ
การควบคุมความตึงที่มั่นคงป้องกันการลื่นของสายพาน ซึ่งอาจทำให้ระบบหยุดทำงานหรือเกิดอุบัติเหตุได้ สิ่งนี้ทำให้ Bend Pulley เป็นส่วนประกอบสำคัญในการรักษาความปลอดภัยและเวลาทำงานของสายพานลำเลียง
การเลือก Bend Pulley ที่เหมาะสมนั้นไม่ใช่แค่เรื่องขนาดเท่านั้น จำเป็นต้องมีความเข้าใจแบบองค์รวมเกี่ยวกับสภาพการทำงานของสายพานลำเลียง ความสามารถในการรับน้ำหนัก และความท้าทายด้านสิ่งแวดล้อม
เลือกเส้นผ่านศูนย์กลางของรอกที่ตรงกับความกว้างของสายพานและข้อกำหนดความตึงเสมอ รอกที่มีขนาดเล็กเกินไปอาจทำให้สายพานโค้งงอมากเกินไปและสึกหรอก่อนเวลาอันควร
สำหรับสภาพแวดล้อมที่เปียกหรือมีฤทธิ์กัดกร่อน แนะนำให้ใช้ยางเซรามิกหรือยางวัลคาไนซ์แบบร้อน สำหรับการใช้งานภายในอาคารหรือวัสดุที่สะอาด เหล็กธรรมดาหรือยางเคลือบเรียบก็อาจเพียงพอแล้ว
ตรวจสอบให้แน่ใจว่าเพลาลูกรอกได้รับการออกแบบมาเพื่อรองรับโหลดทั้งแนวรัศมีและแนวแกน ตลับลูกปืนควรมีคุณภาพเกรดอุตสาหกรรม ปิดผนึกกันฝุ่นและความชื้น
เลือกผู้ผลิตที่ให้สมดุลไดนามิกตามมาตรฐาน ISO เพื่อป้องกันการสั่นสะเทือนและเสียงรบกวนระหว่างการทำงานที่ความเร็วสูง
รอกเบนด์คุณภาพสูงควรเป็นไปตามมาตรฐานสากล เช่น CEMA, DIN และ ISO รับประกันความปลอดภัยและความทนทาน
คำถามที่ 1: Bend Pulley ควรได้รับการตรวจสอบหรือเปลี่ยนบ่อยแค่ไหน?
รอกโค้งควรได้รับการตรวจสอบด้วยสายตาทุก ๆ 1,000 ชั่วโมงการทำงาน เพื่อหาสัญญาณของการสึกหรอ การเยื้องศูนย์ หรือการหลุดลอกที่ล้าหลัง ภายใต้การใช้งานหนัก อาจจำเป็นต้องเปลี่ยนทุกๆ 3-5 ปี ขึ้นอยู่กับสภาพแวดล้อมและน้ำหนักบรรทุก การบำรุงรักษาเชิงป้องกันช่วยตรวจจับการสึกหรอของตลับลูกปืนตั้งแต่เนิ่นๆ และหลีกเลี่ยงการปิดระบบที่มีค่าใช้จ่ายสูง
คำถามที่ 2: Bend Pulley และ Tail Pulley แตกต่างกันอย่างไร?
ในขณะที่ทั้งสองอยู่ใกล้ส่วนท้ายของระบบสายพานลำเลียง รอกหางทำหน้าที่เป็นรอกที่สายพานเริ่มการเดินทางกลับ และมักจะเชื่อมต่อกับกลไกการหยิบขึ้น ในทางกลับกัน Bend Pulley ใช้เพื่อเปลี่ยนทิศทางของสายพานหรือเพิ่มมุมพันรอบรอกขับเคลื่อน ช่วยเพิ่มความสมดุลในการยึดเกาะและแรงดึง
เบนด์พูลเล่ย์ อาจดูเหมือนเป็นดรัมหมุนธรรมดา แต่อิทธิพลที่มีต่อประสิทธิภาพของสายพานลำเลียงนั้นมีมากมาย ตั้งแต่การรักษาการเคลื่อนที่ของสายพานและความตึงที่เหมาะสม ไปจนถึงการลดการสูญเสียพลังงานและการสึกหรอให้เหลือน้อยที่สุด มีบทบาทสำคัญในการรับรองความน่าเชื่อถือในการปฏิบัติงาน การเลือก Bend Pulley คุณภาพสูงที่สร้างด้วยวิศวกรรมที่มีความแม่นยำ การล้าหลังขั้นสูง และวัสดุที่เหนือกว่าคือการลงทุนในความเสถียรของระบบในระยะยาว
คิวเอ็มต่อชั่วโมงเชี่ยวชาญในการผลิต Bend Pulleys ที่ออกแบบตามสั่งซึ่งออกแบบมาเพื่อการใช้งานในอุตสาหกรรมที่หลากหลาย ด้วยโครงสร้างที่แข็งแกร่ง การควบคุมคุณภาพที่ได้รับการรับรอง ISO และการมุ่งเน้นที่ประสิทธิภาพที่ยาวนาน ผลิตภัณฑ์ QMH ช่วยให้คุณได้รับประสิทธิภาพที่มากขึ้น และลดต้นทุนการบำรุงรักษาในการปฏิบัติการสายพานลำเลียงของคุณ
หากคุณพร้อมที่จะอัพเกรดหรือเปลี่ยนรอก Bend ที่มีอยู่แล้วติดต่อเรา เพื่อรับคำปรึกษาจากผู้เชี่ยวชาญและการสนับสนุนทางเทคนิค ทีมของเราจะช่วยคุณค้นหาโซลูชันที่ดีที่สุดสำหรับความต้องการสายพานลำเลียงเฉพาะของคุณ
