ในอุตสาหกรรมการผลิตและโลจิสติกส์แบบอัตโนมัติขั้นสูงในปัจจุบัน ประสิทธิภาพของสายการผลิตขึ้นอยู่กับความน่าเชื่อถือของระบบสายพานลำเลียงอย่างมาก หัวใจสำคัญของระบบนั้นคือส่วนประกอบสายพานลำเลียง— รอก ลูกกลิ้ง แบริ่ง และชิ้นส่วนโครงสร้างที่ช่วยให้มั่นใจถึงการเคลื่อนย้ายวัสดุที่ราบรื่น สม่ำเสมอ และปลอดภัย ไม่ว่าจะเป็นในเหมืองแร่ คลังสินค้า การแปรรูปอาหาร หรือโรงงานขนถ่ายเทกอง ส่วนประกอบเหล่านี้จะกำหนดประสิทธิภาพของการไหลของวัสดุจากกระบวนการหนึ่งไปยังอีกกระบวนการหนึ่ง ความล้มเหลวเพียงครั้งเดียวในรอกหรือลูกรอกสามารถทำให้เกิดการหยุดทำงานหลายชั่วโมง นำไปสู่การสูญเสียการผลิตอย่างมีนัยสำคัญและการซ่อมแซมที่มีค่าใช้จ่ายสูง
เหตุใดส่วนประกอบของสายพานลำเลียงจึงมีความสำคัญ: คำถามสำคัญ
ส่วนประกอบรอกและคนเดินเตาะแตะในระบบสายพานลำเลียงคืออะไร?
วิธีเลือกส่วนประกอบสายพานลำเลียง: ข้อมูลจำเพาะและแนวทางปฏิบัติที่ดีที่สุด
แบรนด์ QMH และขั้นตอนต่อไป — ติดต่อเรา
ระบบสายพานลำเลียงขับเคลื่อนการเคลื่อนย้ายวัสดุในโรงงาน เหมืองแร่ โลจิสติกส์ และโรงงาน การเลือกส่วนประกอบที่เหมาะสมช่วยให้มั่นใจได้ถึงเวลาทำงาน ความคุ้มค่า และอายุการใช้งานที่ยาวนานขึ้น
ชิ้นส่วนที่เลือกไม่ดีหรือมีคุณภาพต่ำนำไปสู่การหยุดทำงานโดยไม่ได้วางแผน สายพานไม่ตรง การสึกหรอมากเกินไป และค่าบำรุงรักษา
เนื่องจากระบบอัตโนมัติทางอุตสาหกรรมและโลจิสติกส์ต้องการปริมาณงานที่เข้มงวดมากขึ้น การปรับให้เหมาะสมในระดับส่วนประกอบ (มู่เล่ย์ ไอเดลอร์ ลูกกลิ้ง) จึงกลายเป็นข้อได้เปรียบทางการแข่งขัน
เพื่อทดแทนส่วนประกอบที่ชำรุด อัพเกรดกำลังการผลิต หรือปรับสายพานลำเลียงให้เข้ากับน้ำหนักบรรทุกหรือสภาพแวดล้อมใหม่
เพื่อค้นหาเอกสารข้อมูลจำเพาะ ความเข้ากันได้ มาตรฐาน (เช่น CEMA) และราคา
เพื่อเปรียบเทียบซัพพลายเออร์ คุณภาพ การรับประกัน และระยะเวลารอคอยสินค้า
คุณต้องนำเสนอคุณค่าทางการศึกษา: คำอธิบายเชิงลึก ข้อมูลเปรียบเทียบ และกรณีการใช้งานนอกเหนือจากการโฆษณาเกินจริงทางการตลาด
แสดงให้คุณเข้าใจถึงปัญหาทั่วไป (“วิธีลดการสึกหรอของสายพาน”, “วิธีคำนวณระยะห่างของลูกกลิ้ง”)
ใช้คำถามที่พบบ่อย ตาราง สเปคสมจริง ที่สร้างความไว้วางใจและส่งเสริมการเปลี่ยนใจเลื่อมใส
ด้วยการวางกรอบเชิงกลยุทธ์นั้น ตอนนี้เราหันไปที่เนื้อหาหลัก: ส่วนประกอบเหล่านี้คืออะไรกันแน่ และจะเลือกได้อย่างไร
ในระบบสายพานลำเลียง ส่วนประกอบสายพานลำเลียงมักหมายถึงรอก ลูกกลิ้ง (ลูกกลิ้ง) ส่วนรองรับ แบริ่ง และอุปกรณ์เสริม ด้านล่างนี้เรามุ่งเน้นไปที่ประเภทย่อยพื้นฐานสองประเภท: รอกและคนขี้เกียจ
A ลูกรอกคือดรัมหมุนรอบๆ ซึ่งสายพานลำเลียงพันอยู่ มีบทบาทหลายอย่างขึ้นอยู่กับตำแหน่ง (รอกขับ, รอกหาง, รอกโค้ง / ดูแคลน, รอก Take-up)

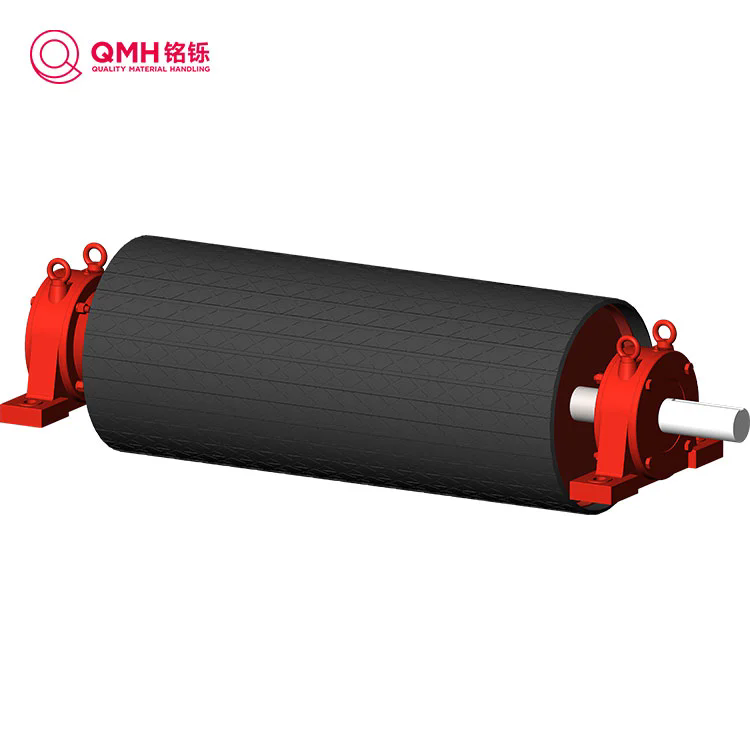

Drive (Head) Pulley: ขับเคลื่อนด้วยมอเตอร์ส่งแรงบิดเพื่อเคลื่อนสายพาน
Tail / Return Pulley: เปลี่ยนเส้นทางสายพานกลับไปที่ปลายไดรฟ์
Snub / Bend Pulley: เพิ่มมุมการพันรอบรอกของไดรฟ์เพื่อปรับปรุงการยึดเกาะ
Take-up Pulley: ปรับความตึง ขจัดความหย่อนออกจากระบบสายพาน
รอกบังคับเลี้ยว / โค้งงอ: ใช้ในส่วนโค้งหรือมุม
| ชื่อพารามิเตอร์ | คำอธิบาย | ช่วงทั่วไปหรือหมายเหตุ |
|---|---|---|
| เส้นผ่านศูนย์กลางหลัก | เส้นผ่านศูนย์กลางกระบอกสูบด้านใน (ไม่รวมการเคลือบผิว) | เช่น 6″ ถึง 24″+ ขึ้นอยู่กับความกว้างของสายพาน |
| ความกว้างของใบหน้า (ความยาวใบหน้า) | ความกว้างของส่วนทรงกระบอกที่สัมผัสกับสายพาน | โดยทั่วไปจะตรงกับความกว้างของสายพาน บวกด้วยค่าเผื่อ |
| ความหนาของผนัง / ขอบ | ความหนาของเปลือก | ขึ้นอยู่กับการออกแบบความเค้นเชิงกล |
| สิ้นสุดดิสก์ / หน้าแปลน | แผ่นเชื่อมจนสุด | ทำหน้าที่เป็นส่วนต่อประสานระหว่างฮับและเชลล์ |
| การเคลือบผิว/การล้าหลัง | ยาง เซรามิก ยูรีเทน อื่นๆ | เพิ่มแรงเสียดทานหรือความต้านทานการสึกหรอ |
| เพลาและแบริ่ง | ตัวเสื้อแบริ่ง รูเพลา ซีล | ต้องเหมาะสมกับน้ำหนัก การวางตำแหน่ง สภาพแวดล้อม |
| คะแนนโหลด / แรงบิดสูงสุด | โหลดรัศมีหรือแรงบิดสูงสุดที่อนุญาต | ขึ้นอยู่กับการออกแบบ ปัจจัยด้านความปลอดภัย |
| ความเร็ว (รอบต่อนาที) | ความเร็วในการหมุนสูงสุด | ขึ้นอยู่กับขีดจำกัดของตลับลูกปืนและความเร็วของสายพาน |
ข้อควรพิจารณาในการออกแบบรอก
รอกต้องตรงกับข้อกำหนดด้านความกว้าง ความหนา และความตึงของสายพานอย่างเหมาะสม
อาจเพิ่มการล้าหลัง/การเคลือบเพื่อเพิ่มการยึดเกาะหรือต้านทานการเสียดสี
ความแข็งแรงของแผ่นปลาย คุณภาพการเชื่อม และการออกแบบดุมมีความสำคัญอย่างยิ่งต่อความทนทาน
การเลือกตลับลูกปืน (แบบปิดผนึก ป้องกัน การบำรุงรักษา) ส่งผลต่ออายุการใช้งาน
ความสมดุลแบบสถิตและไดนามิกช่วยลดการสั่นสะเทือนและยืดอายุการใช้งาน
หนึ่งคนเกียจคร้าน(หรือลูกกลิ้งกลับ / ลูกกลิ้งไอเดลอร์) เป็นส่วนประกอบทรงกระบอกที่ไม่ได้ขับเคลื่อนซึ่งรองรับสายพานและน้ำหนักบรรทุก (หรือรองรับด้านกลับของสายพาน)
ตัวเลื่อนราง: รองรับสายพานที่รับน้ำหนักในลักษณะรางน้ำ (โดยทั่วไปชุดลูกกลิ้ง 3 ม้วน: ด้านข้าง, ตรงกลาง)

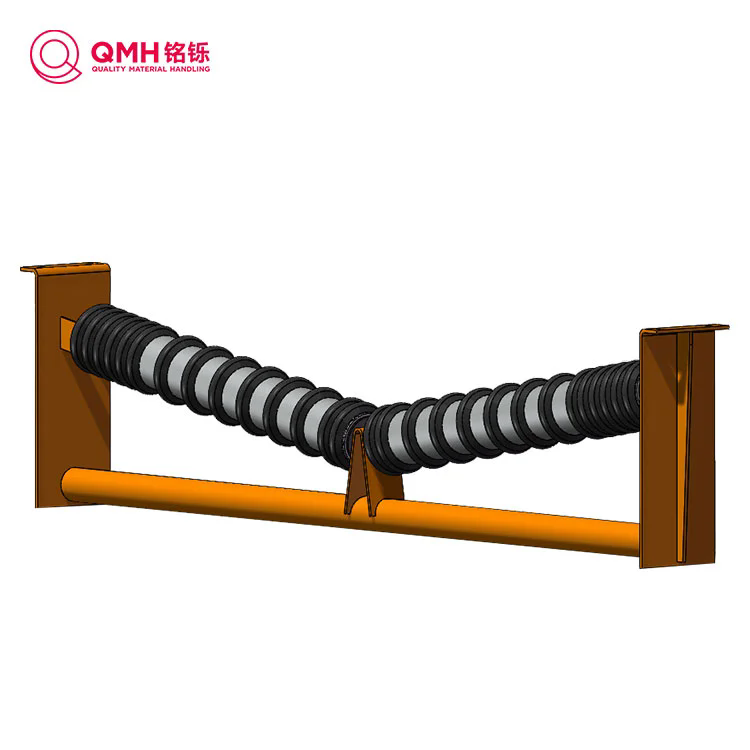

Impact Idlers: วางไว้ที่จุดโหลดเพื่อดูดซับแรงกระแทกและป้องกันสายพาน
ขากลับ / ขากลับด้านข้าง: รองรับสายพานบนเส้นทางกลับ ลดการหย่อนคล้อย
Self-aligning / Self-centering Idlers: ช่วยปรับแนวสายพานที่เคลื่อนที่
Flat Idlers: สำหรับการวิ่งสายพานเรียบหรือส่วนเปลี่ยนเกียร์
| ข้อมูลจำเพาะ | คำอธิบาย | ตัวอย่าง / ค่าทั่วไป |
|---|---|---|
| เส้นผ่านศูนย์กลางม้วน | เส้นผ่านศูนย์กลางภายนอกของเปลือกลูกกลิ้ง | 3″, 4″, 5″, 6″ ฯลฯ สำหรับ CEMA มาตรฐาน |
| ความยาวม้วน / ความยาวเปลือก | ความยาวของเปลือกทรงกระบอก | ตรงกับความกว้างของสายพาน / บวกส่วนที่ยื่นออกมา |
| ประเภทและขนาดของตลับลูกปืน | บอลร่องลึก ลูกกลิ้งเรียว ปิดผนึก ฯลฯ | เลือกตามน้ำหนักบรรทุกและความเร็ว |
| ซีลและการหล่อลื่น | ปิดผนึกตลอดชีวิต เขาวงกต ทาน้ำมันได้ | การบำรุงรักษาลดลงหากปิดผนึก |
| คะแนนการรับน้ำหนัก / ความสามารถในการรองรับ | โหลดรัศมีสูงสุดต่อลูกกลิ้ง | ปรับขนาดตามคลาส CEMA |
| โครง/ฉากยึด | รองรับโครงสร้างลูกกลิ้ง | ต้องตรงกับรูปทรงของโครงสายพานลำเลียง |
| ระยะห่าง (ระยะพิทช์ลูกกลิ้ง) | ระยะห่างระหว่างคนขี้เกียจที่ต่อเนื่องกัน | ออกแบบพารามิเตอร์เพื่อจำกัดการย้อย |
มาตรฐาน CEMA (Assn. ผู้ผลิตอุปกรณ์สายพานลำเลียง) กำหนดคลาส (B, C, D, E, F) ซึ่งควบคุมความสามารถในการรับน้ำหนัก ความกว้างของสายพาน ระยะห่าง ฯลฯ
ตัวอย่างเช่น Precision Pulley & Idler C4-20TEI-48SB เป็น idler ที่มี:
ประเภทการกลึงร่องแบบเท่าเทียมกัน (TEI)
เส้นผ่านศูนย์กลางม้วน 4 นิ้ว ความกว้างสายพาน 48 นิ้ว ระดับ CEMA C
ตลับลูกปืนแบบปิดผนึก
เขาวงกต/ซีลหน้าสัมผัส
ความยาวโดยรวม: ~59.5 นิ้ว
ลูกกลิ้งต้องรับน้ำหนักในแนวรัศมีและแนวแกน ต้านทานการเยื้องศูนย์ ลดแรงเสียดทาน และทนต่อความเครียดจากสิ่งแวดล้อม (ฝุ่น ความชื้น อุณหภูมิ)
นี่คือจุดสำคัญของการตัดสินใจของลูกค้า จัดให้มีเส้นทาง “วิธีการ” ที่มีโครงสร้าง
ลักษณะของวัสดุ: ความหนาแน่นรวม, ขนาดก้อน, การเสียดสี, ความชื้น, การกัดกร่อน
พารามิเตอร์ของสายพาน: ความกว้าง ความหนา ความเร็ว โปรไฟล์ความตึง
น้ำหนักบรรทุกและปริมาณงาน: น้ำหนักสูงสุดต่อเส้นตรงหรือต่อส่วน
ปัจจัยด้านสิ่งแวดล้อม: ฝุ่น อุณหภูมิสุดขั้ว ความชื้น สารกัดกร่อน
เรขาคณิตของเลย์เอาต์: ตรง, เอียง, โค้ง, การเปลี่ยนภาพ
กำหนดขนาดเส้นผ่านศูนย์กลางแกนและความกว้างหน้าตัดให้ตรงกับขนาดสายพานและข้อกำหนดการพันหน้าสัมผัส
เลือกการล้าหลังหรือการเคลือบที่เหมาะสม (ยาง เซรามิก) หากวัสดุมีแรงเสียดทานสูงหรือมีทราย
ยืนยันแรงบิด กำลัง และระยะขอบความปลอดภัย
ตลับลูกปืนและการซีลที่เหมาะสมถือเป็นสิ่งสำคัญ — เป็นประเภทปิดผนึกหรือทาจาระบีได้ตามต้องการ
ปรับสมดุลชุดประกอบเพื่อลดการสั่นสะเทือน
ชุดรางน้ำ: เลือกชุดมุม 20°, 35° หรือ 45° ต่อน้ำหนักบรรทุก
ระยะห่าง: เพียงพอที่จะจำกัดความหย่อนของสายพาน — โดยมักจะ < 1/90 ของช่วงสายพาน หรือต่อ CEMA
ลูกกลิ้งกระแทก: วางใต้โซนฟีดพร้อมคุณสมบัติดูดซับแรงกระแทก
Return idlers: เว้นระยะห่างเพื่อจำกัดการหย่อนของโซ่
เลือกตลับลูกปืนแบบปิดผนึกตลอดอายุการใช้งานเพื่อการบำรุงรักษาต่ำ
ใช้ลูกกลิ้งปรับแนวได้เองในกรณีที่เกิดปัญหาการเคลื่อนตัวของสายพาน
ทำการวิเคราะห์โหลดและความเครียดเพื่อยืนยันความจุในแนวรัศมี
ตรวจสอบอายุการใช้งานตลับลูกปืน / การคาดการณ์อายุการใช้งาน L10
ตรวจสอบความคลาดเคลื่อนของการจัดตำแหน่ง
ตรวจสอบให้แน่ใจว่าส่วนรองรับเชิงโครงสร้างสามารถรับน้ำหนักและช่วงเวลาได้
ใช้การออกแบบไอเดลอร์แบบโมดูลาร์หรือแบบดรอปอินเพื่อทำให้การแลกเปลี่ยนง่ายขึ้น
ใช้ซีลที่มีอายุการใช้งานยาวนานและหลีกเลี่ยงการออกแบบที่ต้องหล่อลื่นซ้ำบ่อยครั้งในสภาพแวดล้อมที่รุนแรง
บำรุงรักษาอะไหล่ชิ้นส่วนที่มีการสึกหรอสูง (ปลอกกระสุน ตลับลูกปืน)
ตรวจสอบการสั่นสะเทือน อุณหภูมิ เสียง เพื่อเตือนภัยล่วงหน้า
คำถามที่ 1: ระยะห่างที่อนุญาตระหว่างคนขี้เกียจคือเท่าไร?
A1: ระยะห่างขึ้นอยู่กับความแข็งของสายพาน น้ำหนักบรรทุก ความเร็ว และการหย่อนที่อนุญาต ตามกฎทั่วไป ให้รักษาระยะห่างเพื่อให้การย้อย < 1 นิ้วระหว่างลูกกลิ้งต่อเนื่องภายใต้การรับน้ำหนัก โดยทั่วไปจะอยู่ระหว่าง 24″ ถึง 48″ สำหรับสายพานลำเลียงมาตรฐาน (แต่อ้างอิงตาราง CEMA)
คำถามที่ 2: ฉันจะกำหนดขนาดรอกของไดรฟ์ให้ถูกต้องได้อย่างไร
A2: เริ่มต้นด้วยข้อกำหนดด้านความกว้าง ความหนา และความตึงของสายพาน จากนั้นกำหนดแรงบิด เลือกเส้นผ่านศูนย์กลางแกน การล้าหลังหากจำเป็น และตรวจสอบให้แน่ใจว่าการออกแบบตลับลูกปืน/เพลาสามารถรองรับแรงในแนวรัศมีและการดัดงอได้ ใช้ระยะขอบที่ปลอดภัย (เช่น 1.5× แรงบิดที่คาดหวัง)
คำถามที่ 3: ฉันควรเลือกลูกกลิ้งปรับแนวได้เองเมื่อใด
A3: ใช้ตัวเลื่อนปรับแนวเองเมื่อสายพานไม่ตรงแนวเป็นเรื่องปกติเนื่องจากโหลดแบบไดนามิก การเลื่อนเฟรมเล็กน้อย หรือการโหลดที่ไม่สม่ำเสมอ ช่วยให้สามารถแก้ไขเชิงมุมได้เล็กน้อย ช่วยลดการสึกหรอของขอบ
ที่คิวเอ็มเอชเราเข้าใจความต้องการด้านความแม่นยำ ความทนทาน และการปรับแต่งของระบบสายพานลำเลียงสำหรับงานหนัก กลุ่มส่วนประกอบสายพานลำเลียงของเราได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงกับข้อกำหนดเฉพาะทางอุตสาหกรรมที่แข็งแกร่งที่สุด ตั้งแต่รอกสั่งทำพิเศษไปจนถึงลูกกลิ้งเดินเบาแบบปิดผนึกตลอดอายุการใช้งานที่ออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรง ในขณะที่คุณประเมินซัพพลายเออร์และการออกแบบ ให้ร่วมมือกับ QMH เพื่อให้มั่นใจว่า:
เอกสารข้อมูลจำเพาะโดยละเอียดและการสนับสนุนด้านวิศวกรรม
การออกแบบแบบโมดูลาร์และบำรุงรักษาง่าย
วัสดุคุณภาพสูง การเชื่อมที่แม่นยำ และการทดสอบอย่างเข้มงวด
การจัดหาที่ตอบสนองและความพร้อมของอะไหล่
มาช่วยคุณออกแบบหรืออัพเกรดระบบสายพานลำเลียงของคุณด้วยความมั่นใจติดต่อเราวันนี้เพื่อขอใบเสนอราคา ขอแบบโดยละเอียด หรือปรึกษาเรื่องการเลือกส่วนประกอบ
